Torno de torre CNC de mesa inclinada CL46DW / CL56DW

Item número.: CL46DW/CL56DW
Torre 12T. Alta coaxialidade, fuso A2-5 、 A2-6, motor de alto torque do fuso 7.5KW. Manga MT 5 4500RPM. 30M / min. comprimento de usinagem 550mm
$29900.00
/ Peças
  • :
    A2-5(spindle hole 46mm)
    A2-6(spindle hole 52mm)
  • :
    380mm
    580mm
Descrição Análise
Descrição

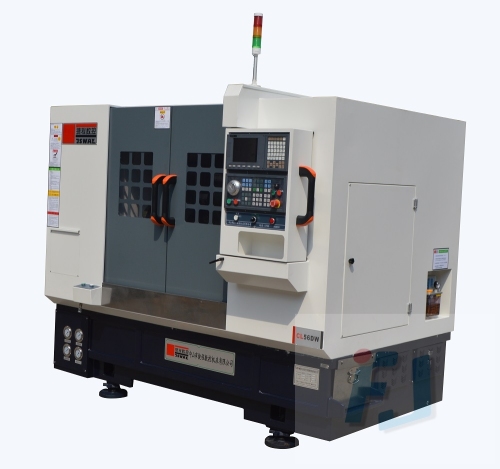

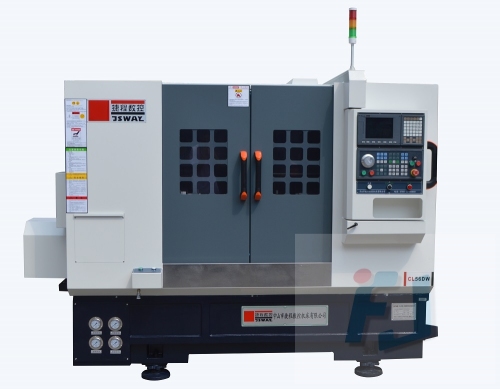

Torno de torre CNC de mesa inclinada CL46DW / CL56DW

product-JSWAY-CB46DWCB56DWCL46DWCL56DW Torre de base inclinada de 2 eixos e cabeçote móvel torno CNC-img
product-JSWAY-tailstock cnc lathe; turret lathe-img





Principais vantagens do produto



product-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-JSWAY-img



product-JSWAY-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-img
Fuso de alta precisão
Fuso tipo luva original de Taiwan, com 3 rolamentos de ultra-alta precisão japoneses dianteiros e 2 traseiros para garantir alta rigidez e precisão durável. Saída radial do fuso <3um Velocidade mais rápida do fuso até 5000 rpm
product-JSWAY-img

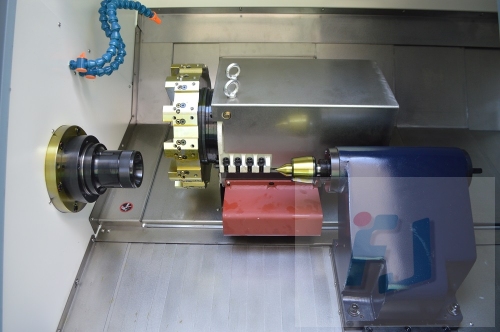

Torre servo
Torre servo de 8/12 ferramentas, tempo de troca rápida de ferramenta. O próximo tempo de troca de ferramenta é de apenas 0,5 segundos. tempo de troca de ferramenta oposto apenas 1,2 segundos O carro pode instalar ferramentas de 5 a 8. A altura central das ferramentas é 60 mm
product-JSWAY-img
Proteção segura para eixo X / Z
Prova total, proteção do poço do parafuso linear e caminho de guia Tampa completa do contra-ponto



product-tailstock cnc lathe; turret lathe-JSWAY-img-1
Eficiência de usinagem
Velocidade de movimento mais rápida do eixo X / Z de até 36M / min (configuramos 30M / min na fábrica) A precisão de usinagem do eixo Z é de 0,015 mm (500 mm)
product-JSWAY-tailstock cnc lathe; turret lathe-img-1
Cabeçote hidráulico programável
Tailstock pode suportar peças axiais longas
product-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-JSWAY-img-1
Motor de eixo
Motor assíncrono 7,5 / 11KW, torque potente.





Parâmetro de máquina





PARÂMETRO



CB46DW

CB56DW

CL46DW

CL56DW

NC

TAIWAN

LNC / SYNTEC / GSK















CAPACIDADE

furo do fuso

Φ56 mm

Φ66 mm

Φ56 mm

Φ66 mm

máx. diâmetro do material

Φ45 mm

Φ52mm

Φ45 mm

Φ52 mm

máx. diâmetro de usinagem

Φ350 mm

Φ350 mm

Φ350 mm

Φ350 mm

máx. comprimento de usinagem

350 mm

350 mm

550 mm

550 mm

máx. viagem do eixo x

250 mm

250 mm

250 mm

250 mm

máx. viagem do eixo z

380 mm

380 mm

580 mm

580 mm

velocidade rápida (eixo x / eixo z)

30 m / min

30 m / min

30 m / min

30m / min

reposicionar precisão

0,005 mm

0,005 mm

0,005 mm

0,005 mm







MOTOR

motor de frequência variável do fuso

7,5KW

11KW

7,5KW

11KW

Velocidade máxima do fuso

4500 rpm

3000 rpm

4500 rpm

3000 rpm

servo motor do eixo x

1300 W

1300 W

1300 W

1300 W

servo motor de eixo z

1300 W

1300 W

1300 W

1300 W

FERRAMENTAS

Torre

8-12

8-12

8-12

8-12







TAILSTOCK

viagem do cabeçote móvel

380 mm

380 mm

580 mm

580 mm

viagem dedal

100 mm

100 mm

100 mm

100 mm

cone dedal

MT5

MT5

MT5

MT5

diâmetro do contra-ponto

Φ72 mm

Φ72 mm

Φ72 mm

Φ72 mm





DE OUTROS

poder total

12 KW

14 KW

12 KW

14 KW

tamanho (mm x mm x mm)

2300 × 1650 × 1800

2300 × 1650 × 1800

2500 × 1500 × 1950

2500 × 1500 × 1950

NO

4000 KGS

4300 KGS

4000 KGS

4300 KGS



GAMA DE USINAGEM



Diâmetro

Comprimento

CB46DW

CB56DW

CB46DW

CB56DW

COLLET

4-45mm

4-52

5-350 mm

5-350 mm

MANDRIL

4-300mm

4-300mm

5-340 mm

5-340 mm





GAMA DE USINAGEM



Diâmetro

Comprimento

CL46DW

CL56DW

CL46DW

CL56DW

COLLET

4-45mm

4-52

5-550 mm

5-550 mm

MANDRIL

4-280 mm

4-280 mm

5-540 mm

5-540 mm





Detalhes da figura



product-JSWAY-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-img-1
Aplicando fild2
product-JSWAY-img-1
Estação hidráulica construída
product-JSWAY-img-1
Aplicando fild



product-tailstock cnc lathe; turret lathe-JSWAY-img-2
Painel inglês (1)
product-JSWAY-tailstock cnc lathe; turret lathe-img-2
Amostra de usinagem - concha de lanterna
product-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-JSWAY-img-2
amostra de usinagem - shell de lanterna 2



product-JSWAY-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-img-2
Pedal
product-JSWAY-img-2
Limpe o gabinete (2)
product-JSWAY-img-2
Motor do fuso Duochuan (2)



product-tailstock cnc lathe; turret lathe-JSWAY-img-3
Fuso Posa
product-JSWAY-tailstock cnc lathe; turret lathe-img-3
Codificador de precisão
product-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-JSWAY-img-3
Portão de pressão



product-JSWAY-CB46DWCB56DWCL46DWCL56DW 2 axis slant bed turret and tailstock CNC lathe machine-img-3
Caixa de fuso
product-JSWAY-img-3
amostra de usinagem - escudo do telefone





Embalagem e envio





Esta máquina é amplamente utilizada em peças axiais de motor, peças de lanterna, peças de telefone, peças de automóveis, peças militares e peças de máquinas mediais



Entre em contato e ganhe mandril de coleta dois de graça!

Anote as informações da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem
